Чтобы подобрать винтовой компрессор по производительности, нужно определить, сколько воздуха потребляет оборудование в разных режимах работы. Простое сложение всех значений из паспортов может завысить результат. Расчёт только по среднему расходу, наоборот, способен скрыть длительные пики нагрузки.
Ниже разберём порядок предварительного расчёта. Он поможет собрать исходные данные и предметно сравнить модели перед покупкой.
Какие данные нужны для расчёта
Составьте список станков, инструментов и других потребителей. Для каждого укажите:
- Расход воздуха из документации.
- Требуемое рабочее давление.
- Продолжительность непрерывной работы.
- Частоту включений в течение смены.
- Возможность одновременной работы с другими потребителями.
Уточните, что означает паспортный расход. Это может быть среднее потребление при заданном цикле или расход при непрерывной работе. Применять дополнительный коэффициент загрузки к уже усреднённому значению без проверки нельзя.
Как привести расход к одинаковым единицам
В документации встречаются литры в минуту, кубометры в минуту и кубометры в час. Для расчёта приведите значения к одной единице:
- 1 м³/мин = 1000 л/мин.
- 60 м³/ч = 1 м³/мин.
- 1200 л/мин = 1,2 м³/мин = 72 м³/ч.
Однако одинаковых единиц недостаточно. Нужно проверить условия, к которым приведён объём воздуха. Нормальные кубометры и объём при рабочих условиях нельзя считать взаимозаменяемыми без пересчёта.
Пример расчёта для трёх потребителей
Предположим, на участке одновременно работают три потребителя. Их условные расходы при сопоставимых условиях составляют 450, 350 и 200 л/мин. Для периода совместной непрерывной работы суммарная потребность будет равна:
450 + 350 + 200 = 1000 л/мин, или 1 м³/мин.
Это расход выбранного сценария, а не готовая характеристика компрессора для покупки. Дополнительно нужно учитывать другие режимы, собственное потребление системы подготовки воздуха, утечки и обоснованный резерв.
Если третий потребитель включается только на несколько секунд, отдельно оценивают продолжительность пика и возможности ресивера. Если повышенный расход сохраняется долго, рассчитывать только на запас воздуха в резервуаре нельзя.
Зачем разделять среднюю и пиковую нагрузку
Средний расход помогает оценить общую загрузку системы. Максимальный расход показывает потребность при одновременном включении оборудования. Для выбора важны оба значения и продолжительность каждого режима.
Например, короткая продувка и непрерывная работа дополнительного станка могут создавать одинаковый максимальный расход, но предъявлять разные требования к системе.
На действующем предприятии расчёт полезно сопоставить с измерениями расхода, давления и загрузки компрессора. Это точнее, чем подбирать коэффициенты только по предположениям.
Какой запас производительности нужен
Запас определяют под конкретные условия. Его величина зависит от достоверности исходных данных, колебаний потребления, требований к бесперебойной работе и планов расширения.
Покупать установку с большим запасом на неопределённое будущее не всегда выгодно. Избыточная производительность может оказаться плохо согласованной с текущей нагрузкой. Особенно важно проверить минимальную подачу модели с частотным регулированием.
Утечки тоже учитывают в балансе расхода, но устранять их обычно разумнее, чем постоянно оплачивать дополнительную выработку воздуха.
Как сравнить расчёт с характеристиками компрессора
Уточните фактическую подачу установки при необходимом рабочем давлении. Один из показателей для сравнения называется FAD: это поданный компрессором воздух, объём которого приведён к установленным условиям на входе.
Важно проверить метод определения и условия измерения. Теоретический объём, захватываемый компрессорным элементом, нельзя автоматически принимать за полезную подачу установки.
Также нельзя переносить производительность исполнения на одно давление на модель с другим давлением. Этот вопрос подробнее разобран в статье «Какое давление компрессора выбрать: 8, 10 или 13 бар?».
Как перейти от расчёта к выбору модели

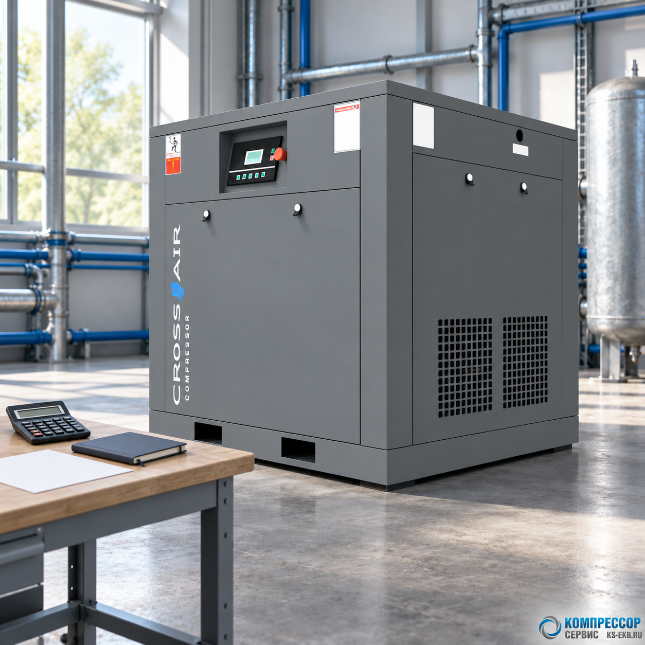

Полученные данные можно сопоставить с характеристиками винтовых компрессоров CrossAir. Сравнивайте подачу, рабочее давление, диапазон регулирования и условия эксплуатации.
Например, для CrossAir CAVF7.5-8GA в карточке указана производительность 1200 л/мин. Перед выбором нужно уточнить условия определения этого показателя и проверить соответствие модели всей нагрузке участка.
